Merilnik pretoka parnega vrtinca

1. Parni vrtinčni merilnik pretoka lahko prenese temperature do 350 stopinj in lahko meri nasičeno paro, pregreto paro in običajne pline, kot so stisnjen zrak, dušik in kisik. Meri lahko tudi ne{3}}jedke tekočine. Njegov princip delovanja temelji na principu vrtinčne ulice Karman, brez gibljivih delov, kar zagotavlja dolgoročno-stabilnost in zanesljivost. Razmerje obsega je običajno 1:10, na njegovo natančnost pa ne vplivajo spremembe tlaka, temperature, gostote ali viskoznosti.



Naši izdelki

Razvrstitev merilnika pretoka Vortex:

1. Način povezave: vpenjanje prirobnice, prirobnična povezava, navojna povezava.

2. Metoda kompenzacije: s kompenzacijo temperature in tlaka ali brez kompenzacije temperature in tlaka.

3. Tip: Integrirani tip, deljeni tip in tip vstavljanja.

Objemka s prirobnico-na vrtinčnem merilniku pretoka s kompenzacijo temperature in tlaka

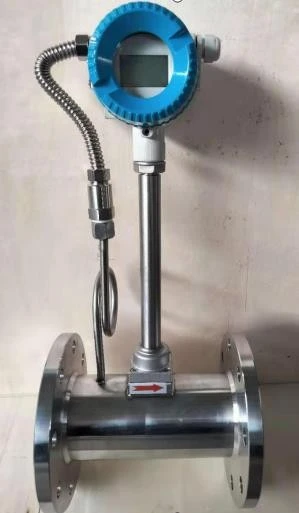

Prirobnična povezava z vrtinčnim-merilcem pretoka s kompenzacijo temperature in tlaka



Vrtinčasti merilnik pretoka-tipa s temperaturno in tlačno kompenzacijo



2. Tehnične specifikacije:

※Merilni medij: nasičena para, pregreta para, navaden plin, tekočina,

※ Način povezave: prirobnični priključek, navojni priključek, prirobnični priključek,

※Tlak: 0,6Mpa-15Mpa,

※ Specifikacije premera: Vrsta cevovoda (DN15-DN400), Vrsta vstavitve (DN200-DN1500),

※Skupno merilno območje hitrosti: plin 5-50m/s; Tekočina 0,5-7m/s

※Natančnost merjenja: ±1,0%

※Merjenje temperature medija: -30 stopinj -350 stopinj

※Izhodni signal: impulzni izhod, izhod 4-20mA, izhod RS485, HART

※ Temperatura okolja: -25 stopinj -+65 stopinj,

※Material senzorja: SS304, SS316

※Napajanje: DC24VDC/12VDC, 3,6V litijeva baterija;

※Ocena-odpornosti na eksplozijo: IaIIbT3-T6,

※Stopnja zaščite: IP65.

3. Natančnost merjenja:

Parni vrtinčni merilnik pretoka se ponaša z natančnostjo merjenja do ±1 %, kar je več kot pri merilnikih pretoka z zaslonko. Odlikujejo ga tudi nižji stroški nabave, enostavnejše in priročnejše vzdrževanje, daljša življenjska doba in manjše izgube tlaka tekočine v pretočnem cevovodu.

Prirobnični priključek brez vrtinčnega merilnika pretoka s kompenzacijo temperature in tlaka

Vrtinčasti merilnik pretoka-tipa brez temperaturne in tlačne kompenzacije

4. Delavnica za izdelavo senzorjev:

Materiali senzorjev vključujejo SS304 in SS316L. Načine povezovanja senzorjev lahko prilagodimo. Standardi za prirobnice vključujejo: 1. DIN (DINPN10, DINPN16, DINPN25 itd.) 2. ANSI (ANSI150#, ANSI300# itd.) 3. JIS (JIS10K, JIS20K itd.)

Senzor merilnika pretoka Vortex

Vortex senzor pretoka iz nerjavečega jekla

Če imate dodatna vprašanja, nas kontaktirajte. Naši profesionalni prodajni predstavniki vas bodo nemudoma kontaktirali in odgovorili na vsa vaša vprašanja.
