1. aplikacija:
Vrtinski merilnik pretoka pare je najprimernejša naprava za merjenje pretoka pregrete in nasičene pare. Njegova standardna temperaturna odpornost je 250 stopinj, najvišja temperaturna odpornost pa lahko doseže 350 stopinj. Natančnost meritev je kar 1 %. Ker se gostota pare spreminja s temperaturo, lahko vrtinčni merilnik pretoka s kompenzacijo temperature in tlaka hkrati meri pretok, temperaturo in tlak plina. Prikazna enota je lahko masna enota, kot je KG/H ali Tona/H, kar zagotavlja natančnost meritve. Način napajanja naprave je običajno: 24VDC+baterijski dvojni napajalnik, izhod z 4-20MA, komunikacijo Modbus, ki lahko zagotovi oddaljeno povezavo z nadzornim sistemom in realizira spremljanje pretoka, nadzor, upravljanje, statistiko itd. .
|
|
|
|
|
|
|
|
|
|
|
|
2. Izbira in namestitev načina povezave:
Največja temperaturna upornost integriranega tipa je 250 stopinj in je lahko pulzni tip, integrirani tip zaslona in integriran tip kompenzacije temperature in tlaka.
Največja temperaturna odpornost razdeljenega tipa je 350 stopinj in je lahko običajen tip z zaslonom, ki je impulzni tip + integrator pretoka. Tip kompenzacije temperature in tlaka je impulzni tip + integrator merilnika pretoka + tlačni oddajnik + temperaturni senzor.

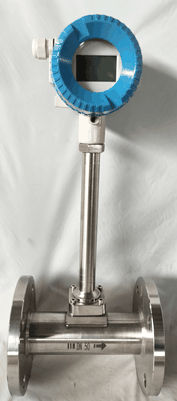

Material senzorja vrtinčnega tipa merilnika pretoka pare je na splošno: SS304 ali SS316. Za premer cevi DN50 (2") in manj lahko izberete katero koli od treh povezav: navoj, prirobnični priključek in prirobnično objemko. Za premer cevi DN100 in več lahko izberete tudi vrsto vstavitve.
3. Funkcije menija in pomen parametrov so prikazani v naslednji tabeli:
|
število |
Prikaz menija |
pomen |
Izbira številskega obsega |
|
1 |
Enota Q m3/h |
Izbira pretočne enote (privzeto 0) |
0: m3/halgoritem 2 1: m3/msamodejno doda N 2: l/h 3: l/m 4: t/h 5: t/m 6:kg/h 7: kg/m |
|
2 |
Način Q Qvw dejansko |
Algoritem za izbiro (privzeto 0) |
0: Qvw dejanskoDejanski volumenski pretok (brez plina ali tekočine) 1: Qm[dw]masni pretok (gostota delovnih pogojev) 2:Qvn[@TnPn] standardni prostorninski pretok plina 3: Qmg[dn@TnPn]masni pretok plina (standardna gostota) 4:Qm para[T]paro temperaturna kompenzacija 5:Qm para [P]paro kompenzacija tlaka 6:Qm para [T&P]temperaturo in kompenzacijo tlaka pregrete pare 7: Poseben način (za prilagoditev uporabnika) |
|
3 |
Q faktor K [P/m3] XXX. XXXXXXXXX |
Faktor pretoka (privzeto 3600) |
Nastavite koeficient pretoka instrumenta, da ne bo 0 |
|
4 |
Gostota [kg/m3] XXXX. XXXX |
Gostota je nastavljena (privzeto 1000) |
To mora biti nastavljeno za algoritma 1 in 3 Enota je kg/m3, ne 0 |
|
5 |
Q20mA m3/h XXXXXX. XX |
Polni izhodni pretok (privzeto 1000) |
Vrednost mora biti nastavljena in ne sme biti 0, Enote so enake enotam pretoka |
|
6 |
Q cut-Zero [%] XX. X |
Nastavite odstotek zmanjšanega pretoka in polnega pretoka |
Vrednost je med 0 in 20, in privzeta vrednost je 1.0 % |
|
7 |
Q Up Al m3/h XXXXXX. XX |
Pretok alarma zgornje meje (privzeto 990.0) |
Ni vam treba nastaviti, ponavadi ni 0, Enote so enake enotam pretoka |
|
8 |
Q Dn Al m3/h XXXXXX. XX |
Pretok alarma spodnje meje (privzeto 10.0) |
Ni vam treba nastaviti, ponavadi ni 0, Enote so enake enotam pretoka |
|
9 |
Vlažna S [S] XX |
Izhodni tok Čas dušenja (privzeto je 4s) |
čas dušenja je namenjen izogibanju velikim nihanjem prikazanega izhodnega toka in frekvence Razpon od 2 do 32 |
|
10 |
Naslov Hart (0-15) 0 |
Nastavite HART komunikacija, Naslov |
Razpon od {{0}} do 15 (privzeto 0) |
|
11 |
Počisti Q Vnesite geslo XX |
Kumulativna količina obračunavanja nič |
Če želite počistiti kumulativno vrednost, Vnesite, geslo 70, In pritisnite tipko "E". |
4. Razdeljeni tip s kompenzacijo temperature in tlaka:
5. Pogosta vprašanja:
1. V: Ali je namestitev in nastavitev merilnika vrtinčenja v cevovodu preprosta?
O: Da, zelo preprosto je. Opremo bomo umerili in nastavili parametre v skladu s parametri, ki jih posredujete, ko bo zapustila tovarno. Lahko ga namestite in uporabljate po prejemu blaga. Če morate posodobiti nastavitve, nudimo navodila za namestitev in uporabo ali pa vas bodo naši strokovni inženirji na daljavo vodili pri namestitvi in odpravljanju napak.
2. V: Ali ste proizvajalec ali trgovec?
O: Smo proizvajalec. Naša tovarna je bila ustanovljena leta 2002. Do sedaj imamo več kot 20 let izkušenj z raziskavami in razvojem ter proizvodnjo. Naši izdelki se izvažajo v več kot 60 držav po vsem svetu in so med uporabniki dobro sprejeti.
3. V: Ali lahko vzamem vzorce? Kakšna je najmanjša količina naročila?
O: Seveda je naša najmanjša količina naročila 1 KOS.
4. V: Kako dolgo je čas dostave?
O: Imamo veliko dodatkov, polizdelkov in materialov zalog instrumentov s konvencionalnimi parametri. Če potrebujete, nam lahko poveste zahteve glede nabave, količino itd., Povedali vam bomo čas izdelave, način prevoza in čas.
