ultrazvočni senzor pretoka vode

1. Načelo delovanja:

ultrazvočni senzor pretoka vode je neinvazivna metoda merjenja pretoka tekočin v ceveh brez prekinitve pretoka, rezanja ali zloma cevi. Načelo delovanja temelji na dejstvu, da zvočni valovi v različnih materialih potujejo z različnimi hitrostmi.

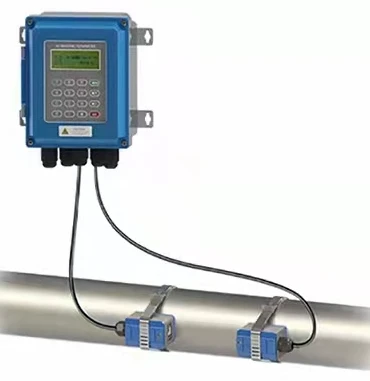

Na obeh straneh cevi sta nameščena dva senzorja, eden oddaja zvočne valove, drugi pa sprejema zvočne valove. Pretok tekočine skozi cevi povzroči, da zvočni valovi spremenijo frekvenco, čas ali fazo, te spremembe pa lahko zaznajo sprejemniki.

Hitrost tekočine je nato mogoče izračunati iz časa, ki je potreben, da zvočni valovi potujejo skozi tekočino v obe smeri. To se lahko uporabi za določitev pretoka tekočine v cevi.

Merjenje z ultrazvočnim merilnikom pretoka ima številne prednosti, kot so neinvazivnost, natančnost in zanesljivost. Uporablja se lahko v številnih aplikacijah in je še posebej uporaben tam, kjer je tekočina jedka ali nevarna. Z napredkom tehnologije je postal široko uporabljana naprava za merjenje pretoka v številnih panogah.

2. Področje uporabe:

Sonični merilnik pretoka je vrsta opreme, ki se uporablja za volumetrično testiranje pretoka. Gre za novo tehnologijo, ki se je v zadnjih letih hitro razvila. Za merjenje pretoka tekočine uporablja podatke o hitrosti pretoka tekočine, ki jih prenašajo ultrazvočni valovi v tekočini. Široko se uporablja v industrijski proizvodnji, komercialnih meritvah, testiranju varčevanja z vodo in na drugih področjih.

Uporablja se predvsem v naslednjih vidikih:

⑴. Vodna podjetja: reke, reke, zbiralniki surove vode, zaznavanje pretoka toka vode iz pipe in vode za namakanje kmetijskih zemljišč,

⑵. Petrokemična industrija: odkrivanje toka procesa petrokemičnih izdelkov, industrijska krožna voda,

⑶. Varstvo okolja: merjenje komunalnih odplak, merjenje volumskega pretoka industrijskih odplak, odpadne vode itd.

⑷. Naftno polje: merjenje prvotnega proizvodnega toka, cementno blato, zaoljene odplake na naftnem polju, merjenje vbrizgavanja vode v naftno vrtino

⑸. Metalurgija: merjenje pretoka industrijske obtočne vode, poraba vode v proizvodnem procesu, pretok gošče pri bogatenju rude

⑹. Elektrarne (termoelektrarne): poraba vode v proizvodnem procesu, pretok hladilne obtočne vode, pretok hladilne vode tuljav agregata, (ultra majhen premer cevi)

⑺. Rudnik: drenažni tok rudnika, tok gnojevke za bogatenje,

⑻. Tovarna aluminija: poraba vode v proizvodnem procesu, merjenje in regulacija pretoka natrijevega aluminata in drugih procesnih tokov

⑼. Papirništvo: pretok celuloze, poraba vode v proizvodnem procesu,

⑽. Šole in znanstvenoraziskovalni inštituti: merjenje vode ali visokotemperaturno olje za prenos toplote

⑾. Farmacevtska tovarna: pretok kemikalij, merjenje porabe vode v proizvodnem procesu

⑿. Inštitut za nadzor kotlov in Inštitut za meroslovje: za merjenje tekočin

⒀. Živilska industrija: pretok sokov, merjenje pretoka mleka

Razvoj ultrazvočnega senzorja pretoka vode je zelo hiter in je bil primerljiv z merilnikom masnega pretoka in elektromagnetnim merilnikom pretoka na področju spremljanja pretoka. Sprva se je uporabljal le pri nadzoru procesov oskrbe z vodo in odvajanja vode ter v petrokemični industriji. V zadnjih letih je instrument prodrl v vse vidike industrijske proizvodnje in se čedalje bolj uporablja.

3. Izdelava in montaža:

Henan Junyuan Automation Equipment Co., Ltd. je kitajski proizvajalec merilnikov pretoka. Od leta 2002 smo pridobili kitajsko licenco za proizvodnjo merilnikov pretoka in licenco za umerjanje meritev. Predani smo raziskavam in razvoju, proizvodnji in prodaji merilnikov pretoka. Naši izdelki se izvažajo v več kot 80 držav sveta, trgovci in končni uporabniki so jih dobro sprejeli ter vzpostavili dolgoročne odnose sodelovanja.

4. Tabela za izbiro senzorja:

Izbira senzorjev je najpomembnejši korak pri nakupu ultrazvočnih instrumentov. Najprej izberite najprimernejši model tipala glede na premer cevi in ​​temperaturo medija. Oglejte si naslednjo tabelo:

5. Metode in naprave za preverjanje:

Metoda kalibracije je volumetrična metoda, ki zahteva rezervoarje, vodne črpalke, cevovode, obračalne naprave, standardne posode in druge naprave. Koraki postopka so:

⑴. Pritrdite pretvornik ultrazvočne opreme, ki jo želite testirati, na cev;

⑵. Vklopite vodno črpalko, da voda iz zalogovnika teče nazaj v zalogovnik po cevovodu s senzorjem in vzvratno napravo;

⑶. Ko ultrazvočni gostitelj, ki ga je treba preveriti, pokaže, da so podatki stabilni, obrnite izhod vode vzvratne naprave na dovod vode standardne posode in uporabite merilnik za merjenje časa;

⑷. Med postopkom polnjenja standardne posode z vodo zabeležite vrednost pretoka, ki jo prikaže gostitelj, ki se preverja.

⑸. Ko je voda v posodi polna, hitro obrnite izhod vode naprave za vzvratno vožnjo na odprtino za polnjenje vode posode in hkrati zabeležite čas polnjenja vode standardne posode;

⑹. Izračunajte standardni pretok glede na čas vbrizgavanja vode in prostornino vode, vbrizgane v standardno posodo, in ga nato primerjajte z zabeleženo povprečno vrednostjo pretoka, da dobite natančnost in linearnost ultrazvočnega merilnika pretoka, ki ga želite testirati.

6. Namestitev pretvornika in diagram ožičenja:

⑴TUF-2000B dimenzije videza:

⑵TUF-2000B shema ožičenja:

⑶DImenzijske risbe TUF-2000S in TUF-2000D:

⑷TUF-2000S in TUF-2000D Shema ožičenja:

⑸TUF-2000M Mere in shema ožičenja:

7. Diagram pakiranja in dostave:

8.FAQ:

1. Vprašanje: Kakšna je najmanjša količina naročila PCS?

A: Naš MOQ je 1PCS.

2. Vprašanje: Kaj naj storim, če pride do težav s kakovostjo? Kako je z garancijo?

O: Če obstajajo težave s kakovostjo, vam lahko brezplačno zagotovimo novo opremo, naša garancija pa je 18 mesecev.

3.Q: Ali ga je mogoče prepeljati na naše določeno mesto?

O: Seveda imamo mednarodne špediterje, s katerimi sodelujemo že vrsto let in lahko dostavimo ekspresno od vrat do vrat, letalski tovor do letališča, železnica do postaje in pomorski tovor do pristanišča. Če imate svojega špediterja, lahko blago tudi brezplačno prepeljemo na vaš določen naslov za dostavo na Kitajskem.

4.V: Kateri načini plačila so podprti?

O: Podpiramo plačilo TT, plačilo s kreditno kartico, plačilo Western Union, plačilo RMB, plačilo LC

5. V: Ali ste vaša lastna tovarna? Če bo plačilo opravljeno, koliko časa bo trajalo, da blago prejmemo?

O: Seveda smo proizvajalec in podpiramo prilagajanje OEM, ODM. Če je manj kot 50 kosov, pričakujemo, da ga bomo poslali v dveh delovnih dneh po prejemu plačila. Čas pošiljanja: Vedeti moramo vašo količino nakupa in naslov za dostavo, da lahko za vas izberemo optimalen način pošiljanja in izračunamo predviden čas prihoda.

Če imate več vprašanj, se obrnite na nas. Poskrbeli bomo za poklicne prodajne predstavnike in inženirje, da vas kontaktirajo in odgovorijo na vsa vaša vprašanja. Vsi sodelavci v Henan Junyuan Automation Equipment Co., Ltd. kadar koli pozdravljajo vaša povpraševanja! ! !
