Merilniki pretoka tekočin so naprave, ki se uporabljajo za merjenje volumetričnega ali masnega pretoka tekočin. Imajo široko uporabo v številnih industrijah, vključno s pripravo vode, hrano in pijačo, farmacevtskimi izdelki, kemikalijami ter nafto in plinom.
Ta članek nudi podroben pregled različnih vrst merilnikov pretoka tekočine, njihovih načel delovanja, uporabe, prednosti in omejitev.

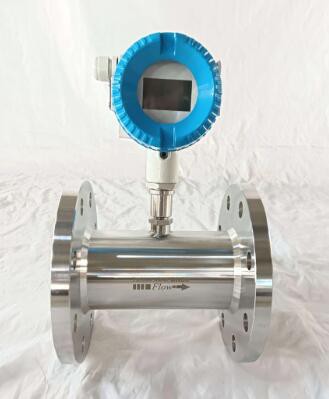

Kaj so tekočinski turbinski merilniki?
Tekočinski turbinski merilnikiso instrumenti, ki se uporabljajo za merjenje volumetričnega pretoka tekočin, ki tečejo skozi zaprto cev.
Delujejo tako, da uporabljajo različne tehnologije za zaznavanje stopnje pretoka, prikazovanje izmerjenega pretoka in celotnega kumulativnega pretoka na integriranem ali oddaljenem vgrajenem zaslonu ter ustvarjanje izhodnega signala, sorazmernega s pretokom.
Podatki o pretoku so ključni za spremljanje, nadzor in optimizacijo procesov, ki vključujejo pretok tekočine.
Nekaj ključnih izrazov, povezanih z merilniki pretoka tekočine:
Hitrost pretoka – prostornina pretoka tekočine na časovno enoto, merjena v enotah, kot so litri na sekundo (L/s), galone na minuto (G/min).
Natančnost – kako natančno se izmerjena stopnja pretoka približa dejanski vrednosti. Večja natančnost instrumenta pomeni manjše napake.
Ponovljivost – zmožnost instrumenta, da zagotovi dosledne rezultate vsakič, ko se izmeri enak pretok.
Razmerje pretoka – razmerje med največjim in najmanjšim pretokom, ki ga lahko meri merilnik pretoka. Visoko razmerje pretoka omogoča širši obseg merjenja pretoka.
Vrste merilnikov pretoka tekočine
Merilniki pretoka tekočine uporabljajo različne tehnologije in principe delovanja. Najpogostejše vrste so:
Merilniki pretoka diferenčnega tlaka
Ti instrumenti delujejo tako, da merijo razliko tlaka med primarno napravo (kot je odprtina, venturijeva cev, pretočna šoba ali Pitotova cev, nameščena v tekočino).
Primarna naprava se skrči in ustvari padec tlaka, sorazmeren s pretokom. To razliko v tlaku zazna instrument.
Prednosti: Enostavno, poceni, visoko razmerje obračanja, primerno za umazane tekočine
Uporaba: voda, kemikalije, olje
Poligonalni merilniki pretoka
Ti instrumenti vsebujejo gibljiv del, ki lahko večkrat napolni in izpodriva znano količino tekočine. Hitrost pretoka se določi z izračunom števila ciklov polnjenja/izpodrivanja na enoto časa.
Prednosti: Visoka natančnost, primeren za-tekočine z visoko viskoznostjo
Uporaba: Kalibracija pretoka, trgovinski prenosi, hrana in pijača
Uporaba merilnikov pretoka tekočine
Merilniki pretoka tekočine so vseprisotni v naslednjih panogah:
Voda in odpadna voda – spremljanje pretoka med čiščenjem; Nadzor puščanja v obratih in elektrodistribucijskih omrežjih
Hrana in pijača – Merjenje in nadzor pretoka v linijah za polnjenje/konzerviranje, dozirnih in polnilnih strojih
Farmacevtika – Natančno doziranje aditivov in surovin; polnilni stroji
Nafta in plin – Trgovinski prenosi, meritve distribucije, spremljanje uhajanja, optimizacija proizvodnje
Kemikalije in petrokemikalije – nadzor toka reakcije; izboljšanje učinkovitosti naprave; polnjenje končnega izdelka
Moč – spremljanje pretoka napajalne vode; pretok vode kondenzatorja
Izdelava papirja – Merjenje pretoka materialov, kemikalij, sestavin in dodatkov
Kovine in rudarstvo – spremljanje transportnega toka gnojevke; nadzor kemičnih dodatkov
