1. Delovni princip:

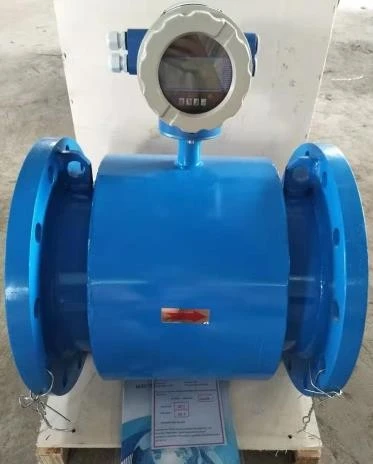

Elektromagnetni senzor pretoka je merilnik pretoka tekočine, ki uporablja Faradayev zakon elektromagnetne indukcije za merjenje pretoka prevodnih tekočin. Načelo delovanja temelji na ustvarjanju napetosti, ko prevodna tekočina teče skozi magnetno polje.
Senzor je sestavljen iz treh elektrod (pozitivna, negativna, ozemljitev), nameščenih pravokotno na smer toka, in magnetne tuljave, ki obdaja pretočni kanal. Ko prevodna tekočina teče skozi magnetno polje, se na elektrodah ustvari električni potencial. Ta potencial je sorazmeren s hitrostjo toka tekočine in se uporablja za izračun pretoka.
Ima različne prednosti. Meri pretok prevodnih tekočin, kot so brozge, kisline in alkalne raztopine. Prav tako nanj ne vplivajo spremembe gostote tekočine, viskoznosti ali temperature. Poleg tega nima gibljivih delov, zaradi česar je zelo zanesljiv in zahteva malo vzdrževanja. Je pomembno orodje za merjenje pretoka prevodnih tekočin. Zaradi robustne konstrukcije in zanesljivega delovanja je primeren za široko paleto industrijskih aplikacij.
|
|
|
|
|
|
|
|
2. Obseg uporabe in previdnostni ukrepi:
Elektromagnetni merilniki pretoka se pogosto uporabljajo v kanalizaciji, kemični industriji fluora, proizvodni vodi, industriji vode iz pipe, medicini, jeklu in mnogih drugih vidikih. Ker načelo določa, da lahko meri samo prevodne tekočine.
※ Razmerje merilnega območja je 30:1, kar je višje kot pri vrtinčnih merilnikih pretoka in diferenčnih tlačnih merilnikih pretoka.
※ Obstajajo tudi zahteve za ravne cevi pred in po namestitvi, vendar so zahteve nižje od drugih vrst merilnikov pretoka, vendar morajo biti izpolnjene: tekočina mora biti polna,
※ Stopnja zaščite. Na splošno je stopnja zaščite integriranega tipa IP65, razdeljenega tipa pa: IP65, IP67, IP68 (za senzorje). Če obstajajo zahteve za okolje namestitve instrumenta, je mesto namestitve v podzemnem vodnjaku ali na drugih vlažnih mestih. Na drugih mestih je priporočljivo izbrati split tip, stopnja zaščite pa je IP68.
※ Lahko meri močne korozivne tekočine, vendar mora pravilno konfigurirati oblogo in elektrode.
※ Zanesljivost in stabilnost sta razmeroma dobri, vendar je zaradi svojega principa površina elektrode senzorja vedno v stiku s tekočino, površino elektrode pa je relativno enostavno onesnažiti. Če je mogoče umazanijo na površini elektrode redno čistiti, lahko elektromagnetni senzor pretoka dolgo časa zagotavlja visoko natančnost in stabilno delo.
3. Krivulja natančnosti:
4. Delavniški proizvodni diagram:
|
|
|
|
|
|
|
|
5.Vsa bakrena tuljava v merilniku pretoka:
|
|
|
|
|
|
6. Slike delovišča:
7. Razpoložljivi materiali za obloge in elektrode:
Material podloge: podloga iz gume, PTFE, F46, PFA.
Material elektrod: SS316, titan, Hastelloy, tantal, volframov karbid, platina.
8. Zemljevid vodnika za namestitev na mestu:
|
|
|
|
|
|
|
|
9. Video na tovarniški strani:
10. Pogosta vprašanja:
1. V: Kaj pa natančnost vaših izdelkov?
O: Vsi naši izdelki so preverjeni ena proti ena, preden zapustijo tovarno, da zagotovimo 100% prehodno stopnjo, natančnost 0,5 % in največjo natančnost 0,2 %.
2. V: Kaj pa garancija?
O: Naša garancija za izdelek je 24 mesecev, če pride do težave s kakovostjo izdelka, podpiramo brezplačno zamenjavo.
3. V: Ali lahko najprej naročimo vzorec? Koliko PCS je MOQ?
O: Seveda je naš MOQ 1PCS.
4. V: Ali lahko blago dostavite v našo državo? Na kakšen način?
O: Seveda lahko blago prepeljemo na vaše določeno mesto z ekspresno, letalsko, železniško ali morsko potjo.
5. V: Ali lahko obiščem vašo tovarno?
O: Seveda ste vedno dobrodošli, da obiščete našo tovarno, če potrebujete.
6. V: Kaj je način plačila?
O: Podpiramo: plačilo TT, spletno plačilo s kreditno kartico, plačilo RMB, plačilo Western Union in plačilo LC.
Če imate več vprašanj, se obrnite na nas, imeli bomo profesionalne prodajne predstavnike in inženirje, ki bodo odgovorili na vsa vaša vprašanja, Henan Junyuan Automation Equipment Co., Ltd. kadar koli pozdravlja vaša povpraševanja! ! !
